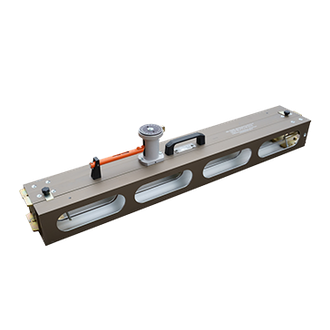

Дорожная рейка РДУ Кондор-Компакт с поверкой
| Дорожная рейка РДУ-КОНДОР | |
|---|---|
| Длина в рабочем состоянии | 3000 мм |
| Масса | 10 кг |
| Цена деления шкалы головки | 1 ‰ |
| Диапазон измерения уклонов | 0-100 ‰ |
| Погрешность при измерении откосов | ±2°30´ |
| Диапазон измерения толщины покрытий | 5-150 мм |
| Диапазон измерения крутизны откосов | |
| 1:3 | 18°26´ |
| 1:2 | 26°34´ |
| 1:1.5 | 33°41´ |
| 1:1 | 45° |
РДУ Кондор - инструмент трехсекционной конструкции, применяемый для определения степени неровности дорожного полотна, измерения откосов, крутизны насыпей и других подобных работ при дорожном строительстве. Для замеров просветов рейка оборудована клинковым промерником. Инструмент включен в Госреестр, что дает возможность использовать его для государственных инспекторских проверок и создания официальной документации.
Кратко о некоторых показателях
- Длина в рабочем состоянии 3 м.
- 1-процентное деление шкалы измерительной головки.
- Ребра жесткости вынесены во внутреннюю часть конструкции.
- Вес 10 кг.
Эргономичная конструкция
Все три составные части соединяются друг с другом специальными винтами, имеющими удлиненную рифленую головку и самофиксирующийся подпружиненный палец для удобной фиксации. В шарнирах дорожной рейки РДУ Кондор 3м, расположенных во внутренней стороне корпуса, проделаны технологические отверстия, чтобы снизить вес устройства.
Гальваническое покрытие корпуса
Специальная конструкция корпуса дорожной рейки с гальваническим покрытием обеспечивает стойкость к коррозии, стабильную высокую точность показаний и невосприимчивость к механическим повреждениям при работе на грунтовых, асфальтовых и иных грубых поверхностях. При этом такое покрытие предохраняет рейку от налипания пыли и грязи.
В состав комплекта также входит чехол из износостойкого и влагозащитного материала для комфортного хранения и транспортировки инструмента.
