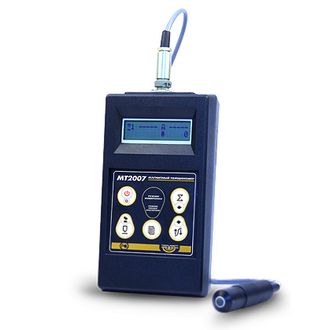

Толщиномер покрытий МТ-2007 (ТМ2-01)
Диапазон измерения, мкм: | 5-2000 |
Погрешность, % | 3%+1 мкм |
Минимальный размер объекта контроля | 20 мм |
Минимальный радиус кривизны измеряемых поверхностей | 20 мм |
Минимальный радиус вогнутости объекта контроля | 70 мм |
Минимальная толщина основания объекта контроля | 0,5 мм |
Диапазон рабочих температур | -10...40°C |
Прибор внесен в ГРСИ,
поставляется в комплекте с метрологическим свидетельством о поверке.
Магнитный толщиномер МТ-2007 - толщиномер огнезащитных, гальванических, лакокрасочных и иных немагнитных покрытий. Так как действие прибора основано на принципе магнитной индукции, то контролируемое покрытие должно быть нанесено на ферромагнитный материал – сталь, чугун.
Толщиномер имеет два режима измерений: дискретный и непрерывный. Для проведения локальных измерений применяется дискретный режим, а непрерывный режим используется для оценки распределения нанесенного покрытия вдоль определенного участка. Среди прочих возможностей прибор имеет функцию вычисления среднего арифметического значения и среднеквадратичного отклонения. Наличие внутренней энергонезависимой памяти, позволяет сохранить результаты измерений, и провести статистический анализ после их передачи на компьютер.
Помимо самой толщины покрытия, на индикаторе отображаются минимум и максимум измеренных значений. Прибор имеет режим энергосбережения, который автоматически отключает прибор при длительном простое без работы.
При использовании специальных изогнутых преобразователей (ТМ2Г и ТМ20Г), у пользователя появляется возможность измерения толщины ржавчины на внутренних стенках труб. Такие датчики изготавливаются под заказ, после предварительного сообщения желаемой длины ручки-держателя датчика, и внутреннего радиуса кривизны контролируемых труб.
Диапазон измеряемой толщины зависит от типа выбранного датчика:
- мини датчик МТ-М от 2 до 500 мкм;
- стандартный датчик ТМ2 от 5 до 2000 мкм;
- датчик для толстых покрытий ТМ20 от 5 до 20 000 мкм.
Если нужно измерять толщины покрытий в большем диапазоне, то преобразователь ТМ20 можно откалибровать в диапазоне от 1000 до 30000 мкм, а датчик ТМ2 в диапазоне от 5 до 3000 мкм.
Таким образом, для решения различных задач, к одному электронному блоку толщиномера МТ-2007 можно подключить до 7 видов различных преобразователей.
Прибор сертифицирован в ГРСИ и поставляется со свидетельством о поверке.
Комплект поставки:
- МТ-2007 - электронный блок толщиномера – 1 шт
- элементы питания тип АА – 4 шт
- Преобразователь магнитоиндукционный ТМ2-01– 1 шт
- Сумка для транспортировки МТ-2 – 1 шт
- Мера толщины покрытия – 1 шт
- Свидетельство о поверке – 1 шт
- Паспорт – 1 шт
- Гарантийный талон на 2 года – 1 шт
Кабель для передачи данных, программное обеспечение и образец основания заказываются дополнительно.
При желании датчик ТМ2-01, идущий в базовом комплекте, за дополнительную плату может быть доукомплектован датчиком ТМ20-01 либо датчиком МТ-М. При заказе датчика, пожалуйста, укажите диапазон измеряемых толщин.
Преобразователь | ТМ0.7-01 (МТ-М) | ТМ2-01 | ТМ20-01 |
Диапазон измерения | 2-500 мкм | 5-2000 мкм* | 50-20000 мкм** |
Погрешность измерения, не более | 3%+1мкм | 3%+1мкм | 3%+10 мкм |
Минимальная толщина основания | 0,5 мм | 0,5 мм | 0,8 мм |
Минимальный радиус кривизны выпуклой /вогнутой поверхности |
25/200 мм | ||
Диаметр минимальной зоны контроля | 10 мм | 20мм | 50 мм |
Память | 8 страниц по 124 значения | ||
Подсветка индикатора | • | ||
Габариты электронного блока | 45 x 100 x 180 мм | ||
Габариты преобразователя | 12 х 60 мм | 16 х 60 мм | 19х85 мм |
Диапазон рабочих температур, °C | -10...+40 | ||
Масса электронного блока, кг | 0,3 | ||
Питание | 4 батареи типа «АА» | ||
Масса стандартного комплекта, не более, кг | 0,75 |
* Преобразователь ТМ2-01 может быть откалиброван в диапазоне 5 - 3000 мкм
** Преобразователь ТМ20-01 может быть откалиброван в диапазоне 1000 - 30000 мкм
